3D打印机结构
2022-11-10 10:33
MB的结构
i3结构
UM2结构
三角结构
HBOT
CoreXY
极坐标结构

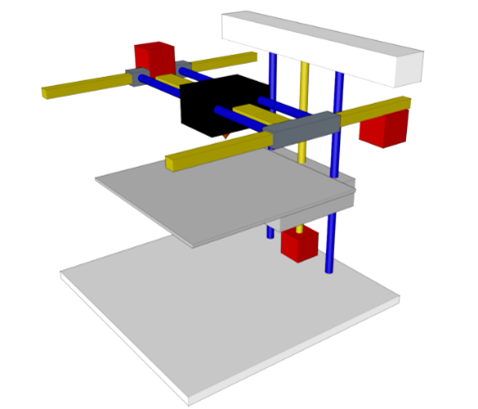

——MB结构
打印平台仅通过z轴上下移动。x轴是以y轴为基础的。电机在x轴上。MB结构在目前的3D打印机模型中也很流行。
MB结构解决了i3结构3D打印机中最明显的问题:打印平台的有限范围运动提高了最终模型的精度。MB结构的打印速度和精度不断提高。
——i3结构——
i3结构通过打印平台的运动实现y轴打印。x轴印刷由电动机的运动来操作。z轴是固定的，所以这意味着z轴印刷的稳定性。i3的突出优点是组装和操作简单，特别适合3D打印初学者。对于DIY爱好者来说，设计和制造一台i3 3D打印机并不是一件太难的事情。同时，DIY成本可以控制在一个合适的价格。
虽然i3结构有很多好处，但我们仍然想谈谈关于它的一些技巧。第一个问题是平台运动。由于打印平台本身有重量，并沿y轴移动，惯性是一个关键问题。解决这一问题的方法之一是通过尽可能降低加速速度来降低打印速度以减少实例。第二个问题是:长期印刷后，印版的两面变得不均匀，对最终的模型产生负面影响。为了解决这个问题，你可以用电表检查重复电机之间每边的距离是否相同。
——UM2结构——
UM2结构的典型特征是以交叉结构为基础的挤压为主。喷嘴不在挤出机的末端，这就对应降低了喷嘴的质量。X、Y轴固定，精度和速度稳定。特别是在高速印刷时，由于喷嘴质量较差，惯性明显降低。如果在UM2结构上配备直接挤出机，可大大提高印刷质量和速度。
另一方面，UM2结构也有它的缺点。它不是3D打印初学者的最佳选择，因为它的复杂的灯丝变化过程。另外，UM2结构精度高，DIY也不是一件容易的事情。
——三角洲结构——
Delta结构在台式3D打印机市场上并不常见。通常是常见的工业设备。delta结构3D打印机的整个机身呈三角形，在工作台上占用的面积更小。由于三角的稳定性，它在印刷中是很好的编织。由于其特殊的结构，Delta的打印速度通常比其他结构要快。
但是，由于三臂占据了Z轴的面积，Z轴空间无法利用。
——HBOT和CoreXY结构——
HBOT和CoreXY结构相似:X和Y电机合作驱动打印。HBOT和CoreXY的主要区别是滑块和皮带安装不同。
这两种结构对自安装有严格的要求。如复杂的装配，需要相当的精度和最小的误差。
——极坐标结构——
极坐标结构在现实生活中很少见。2015年，Polar 3D公司推出了一款基于极坐标的3D打印机。这种结构的印版是圆形的，是旋转移动的，而不是上下移动的。3D打印机的整体尺寸约为20cmx32cmx35cm，但最大打印尺寸可达20cm(直径)x15cm。
尽管基于极坐标的3D打印机的效率是惊人的。目前，几乎所有的打印文件都是STL格式，即笛卡尔坐标系。极坐标系统中的软件现在仍然是大多数人生活中不常见的工具。这就是为什么Polar 3D打印机仍然不能被推广的原因。
